МАП-сенсор STAG PS-02 или PS-04: какой выбрать и стоит ли менять старый датчик?

МАП-сенсор — одна из тех деталей ГБО 4 поколения, о которой водитель часто вспоминает только тогда, когда с автомобилем начинаются проблемы. Нестабильная работа на газу, неправильные показания давления, переход на бензин под нагрузкой или ошибки в программе настройки ГБО могут быть связаны, в том числе, с неисправным или неточно работающим датчиком.

В системах STAG на протяжении многих лет использовались разные версии датчиков давления — в частности, PS-02, PS-02 PLUS и PS-04. Сегодня же наиболее актуальны PS-04 PLUS и PS-04 MAX.

Поэтому у владельцев автомобилей часто возникает вполне логичный вопрос:

если сейчас установлен STAG PS-02, нужно ли менять его на PS-04? И если менять — какой выбрать: PS-04 PLUS или PS-04 MAX?

Разберёмся по порядку.

Что такое МАП-сенсор в системе ГБО?

МАП-сенсор (MAP sensor, Manifold Absolute Pressure) — это датчик, который передаёт газовому блоку управления важную информацию о работе двигателя.

В зависимости от конструкции конкретного датчика он может измерять:

  • давление газа;

  • разрежение или давление во впускном коллекторе;

  • температуру газа.

Именно поэтому современные датчики STAG фактически объединяют несколько функций в одном корпусе.

Газовый блок использует полученные данные для определения нагрузки на двигатель и корректного расчёта подачи газа. Поэтому МАП-сенсор является одним из важных элементов, влияющих на правильную работу всей системы ГБО.

Если датчик начинает неправильно измерять давление или вакуум, газовый блок получает некорректную информацию. В результате даже правильно настроенная газовая система может начать работать нестабильно.

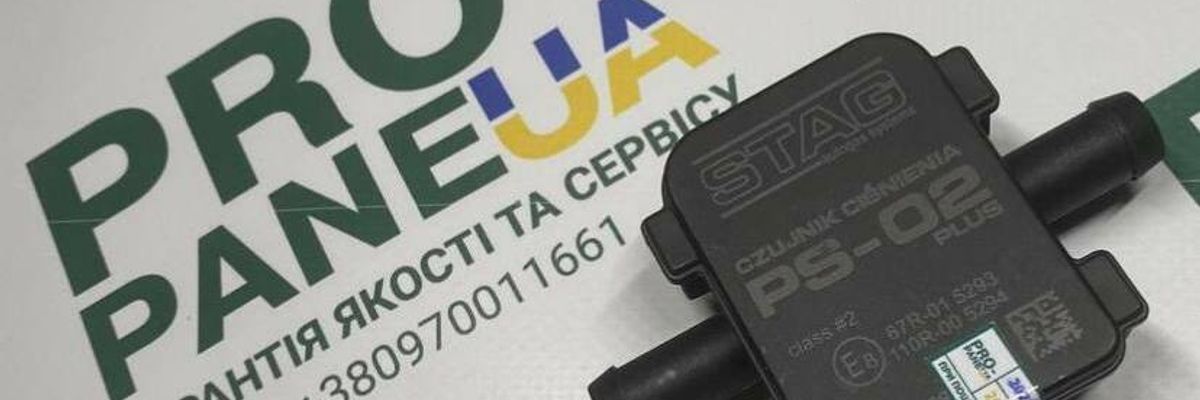

STAG PS-02 — старый, но проверенный датчик

PS-02 — одна из предыдущих конструкций STAG, которая в своё время широко использовалась в системах ГБО.

Особенность PS-02 заключается в том, что он измеряет давление газа и вакуум во впускном коллекторе, но не имеет встроенного датчика температуры газа. Для измерения температуры в таких системах использовался отдельный датчик.

PS-02 применялся, в частности, в старых системах STAG, таких как STAG-4, STAG-4 ECO, STAG-300, STAG-300 Plus, STAG-300 ISA2 и других.

Поэтому если на автомобиле до сих пор установлен PS-02 и система работает нормально, сам факт того, что это более старая модель, не означает, что датчик необходимо срочно менять.

Но если датчик вышел из строя или его показания стали нестабильными, возникает вопрос: покупать такой же PS-02 или перейти на более современный PS-04?

И здесь выбор становится интереснее.

STAG PS-04 PLUS — современная замена PS-02

PS-04 PLUS — это более современная конструкция МАП-сенсора STAG.

В отличие от старого PS-02, он объединяет в одном корпусе сразу несколько функций:

давление газа + вакуум во впускном коллекторе + температура газа.

Это позволяет отказаться от отдельного датчика температуры и сделать систему более компактной.

Ещё один важный момент — PS-04 PLUS может использоваться вместо PS-02 или PS-02 PLUS без серьёзной переделки системы. Поэтому его часто выбирают именно как замену старому датчику.

Конструкция PS-04 позволяет устанавливать его в различных положениях. Датчик можно разместить рядом с газовыми форсунками или непосредственно на рампе, при этом правильность его работы не зависит от конкретного положения корпуса.

Чем PS-04 PLUS отличается от PS-02?

Если сравнить эти две конструкции в целом, получаем:

Характеристика STAG PS-02 STAG PS-04 PLUS
Измерение давления газа ✓ ✓
Измерение вакуума во впускном коллекторе ✓ ✓
Измерение температуры газа Отдельный датчик ✓ Встроенное
Конструкция Более старая Современная
Возможность замены PS-02 — ✓
Компактность Средняя Выше
Для ГБО 4 поколения ✓ ✓

Таким образом, PS-04 PLUS — вполне логичный выбор, если старый PS-02 необходимо заменить.

Станет ли автомобиль лучше ехать после замены PS-02 на PS-04?

Здесь важно не попасть в маркетинговую ловушку.

Простая замена исправного PS-02 на PS-04 не сделает автомобиль автоматически мощнее.

МАП-сенсор не является элементом тюнинга двигателя. Его задача — точно измерять параметры и передавать информацию газовому блоку управления.

Если старый PS-02 исправен и правильно показывает давление и вакуум, автомобиль не обязательно почувствует какую-либо разницу после установки PS-04.

Совсем другая ситуация, если старый датчик:

  • имеет неправильные показания;

  • работает нестабильно;

  • неправильно измеряет температуру;

  • загрязнён;

  • имеет повреждения;

  • показывает значения, которые отличаются от реальных.

В таком случае замена неисправного датчика на исправный PS-04 PLUS может вернуть нормальную работу газовой системы.

Поэтому правильнее сказать так:

PS-04 PLUS — это не способ сделать исправное ГБО мощнее, а современная конструкция для более точного контроля параметров работы газовой системы.

А что такое STAG PS-04 MAX?

Здесь уже есть существенная разница.

PS-04 MAX — более современная версия датчика, созданная для систем, где стандартного диапазона измерения PS-04 PLUS может быть недостаточно.

Диапазон измерения давления и вакуума у PS-04 MAX увеличен до 5,5 бар, тогда как у PS-04 PLUS он составляет до 3,5 бар.

Это особенно актуально для двигателей с турбонаддувом, где во время работы двигателя могут возникать значительно более высокие значения давления.

Именно для таких условий PS-04 MAX является более подходящим решением.

PS-04 PLUS или PS-04 MAX — какой выбрать?

Здесь всё зависит от автомобиля и конкретной системы ГБО.

Если у вас обычный атмосферный двигатель

Для большинства атмосферных бензиновых двигателей PS-04 PLUS будет вполне достаточным.

Нет особого смысла покупать PS-04 MAX только потому, что это более новая модель.

Если газовая система работает со стандартными давлениями, возможностей PLUS достаточно для нормальной работы.

Если у вас турбированный двигатель

В этом случае уже стоит обратить внимание на PS-04 MAX.

Особенно если газовая система работает с повышенным давлением и во время нагрузки стандартного диапазона измерения может быть недостаточно.

PS-04 MAX имеет больший диапазон измерения и поэтому лучше подходит для таких условий.

Можно ли установить PS-04 MAX вместо PS-02?

Да.

PS-04 MAX разработан как современная замена предыдущих версий измерительных блоков PS, поэтому переход со старого датчика на современный возможен.

Однако есть важный момент: замена датчика — это не просто механически отсоединить старый и подключить новый.

После установки необходимо проверить показания датчика в программе настройки ГБО и убедиться, что газовый блок правильно видит:

  • давление газа;

  • давление или вакуум во впускном коллекторе;

  • температуру газа.

При необходимости систему следует корректно настроить.

Когда МАП-сенсор нужно менять?

Не стоит менять датчик только по принципу «старый — значит плохой».

Гораздо правильнее ориентироваться на его фактическое состояние и показания.

Обратить внимание на МАП-сенсор стоит, если появились:

1. Нестабильные показания давления

В программе настройки ГБО давление ведёт себя нелогично или сильно меняется без очевидной причины.

2. Проблемы при переходе на газ

Автомобиль плохо переходит на газ, может возвращаться на бензин или система выдаёт ошибки, связанные с давлением.

3. Проблемы под нагрузкой

Особенно актуально для мощных и турбированных двигателей.

Если при резком ускорении система получает неправильные показания давления или выходит за пределы диапазона датчика, необходимо проверить не только редуктор и настройки, но и сам МАП-сенсор.

4. Нелогичные показания вакуума

Вакуум во впускном коллекторе является одним из параметров, по которым газовый блок определяет нагрузку на двигатель.

Неправильные показания могут влиять на расчёт подачи газа.

5. Физическое повреждение датчика

Трещины, повреждение корпуса, проблемы с разъёмом, проводкой или подключением — очевидная причина для диагностики и, при необходимости, замены.

Нужно ли менять PS-02, если он работает нормально?

Нет, обязательно менять исправный PS-02 не нужно.

Если датчик правильно измеряет параметры, газовая система работает стабильно, а его показания соответствуют реальным значениям — нет необходимости менять деталь просто из-за её возраста.

Но если PS-02 вышел из строя и его всё равно необходимо заменить, установка современного PS-04 PLUS является вполне логичным решением.

А для турбированных автомобилей или систем с повышенным давлением стоит рассмотреть PS-04 MAX.

PS-02, PS-04 PLUS или PS-04 MAX — коротко

Если максимально упростить выбор:

STAG PS-02

Старая конструкция, которая использовалась во многих системах STAG предыдущих поколений.

Если установленный PS-02 исправен — менять его только из-за возраста нет необходимости.

STAG PS-04 PLUS

Оптимальный вариант для большинства стандартных систем ГБО 4 поколения.

Объединяет измерение давления газа, вакуума и температуры газа в одном корпусе.

Хороший выбор для замены старого PS-02.

STAG PS-04 MAX

Более современный вариант с расширенным диапазоном измерения.

Особенно актуален для турбированных двигателей и систем, работающих с повышенным давлением.

Так какой МАП-сенсор STAG выбрать?

Если у вас установлен PS-02 и он вышел из строя, в большинстве случаев разумным выбором будет переход на PS-04 PLUS.

Если автомобиль турбированный, система работает с высоким давлением или есть вероятность выхода за пределы диапазона стандартного датчика — лучше рассмотреть PS-04 MAX.

Если же ваш PS-02 работает без нареканий — менять его только ради более новой модели необходимости нет.

Главное — правильно подобрать датчик под конкретную систему ГБО, установить его и после замены проверить показания в программе настройки.

Итог простой: PS-04 PLUS — логичная современная замена PS-02 для большинства обычных систем, а PS-04 MAX — вариант для случаев, когда необходим больший диапазон измерения, прежде всего на турбированных и более требовательных двигателях.
